KEWILL全球

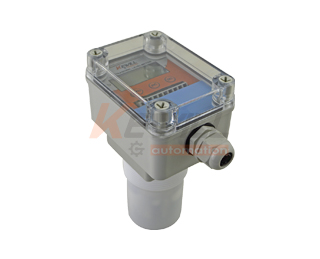

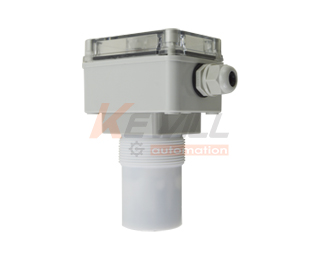

LUD10超聲波液位計(物位計)

    類型:

    特點: ●一體化設計,安裝方便 ●四線制接線,聲波發射強勁,測量穩定可靠 ●帶有LCD的大顯示窗,便于調試和觀察 ●提供DC4-20mA輸出和高低位繼電器輸出 ●過壓過流保護,雷電保護 ●全塑料探頭,耐酸堿,適應惡劣環境

    應用: 能夠保證超聲波有效傳播到被測液面、料面或固體表面的場合。如:儲罐、料槽、計量箱、池子、水箱、水井、水渠、糧倉、料倉、移動物體等。

原理,結構

超聲波液位計安裝在被測介質上方的傳感器在變送器的控制下,傳感器向被測物體的表面發射一束超聲波脈沖,聲波被物體表面反射,并被傳感器接收將其轉換為電信號。從超聲波發射到重新被接收,其時間與與傳感器被測物體表面的距離成正比。顯示電子單元檢測該時間,并根據已知的當前溫度下的聲速,計算出被測物體表面至傳感器的距離。通過CPU的運算就可得出液位測量值。

技術參數

液位

2米4米8米12米20米30米

料位
3米5米7米10米15米
溫度范圍:
-40oC~ +75oC(LCD:-20oC~ +70oC)
保護等級:
IP67
安裝方式
螺紋、法蘭或支架
參數設置
3位有感按鍵
外殼材料:
ABS/PVC/PTFE
顯示形式
4位LCD
輸出負載
0-500Ω
電流輸出
4-20mA
繼電器輸出
上下限報警控制(2路繼電器,5A)
輸入電源
DC24V(±10%) AC85~265V
電纜裝置
PG13.5/M20線纜塞
電纜直徑
Ф6~Ф12mm
單線線徑
Ф0.5~Ф1.78mm
輸出分辨率
實際量程的0.03%
溫度補償
全范圍自動
壓力范圍
±0.1MP
檢測周期
1.5秒
聲波束角
8o(3db) 各量程平面探頭
5o(3db) 20m、30m喇叭型探頭

尺寸圖

選型表

LUD10- 超聲波液位計(物位計)
測量介質種類
較平靜液體、平整固體
劇烈波動、揮發強液體
塊狀、顆粒固體
測量量程(見量程代碼表)
3m
輸出
4~20mA輸出
4~20mA輸出+一路開關輸出
供電電源
DC24V
AC220V
上述選型表不含選型代碼,如需選型代碼請聯系我們或填寫閣下的信息
