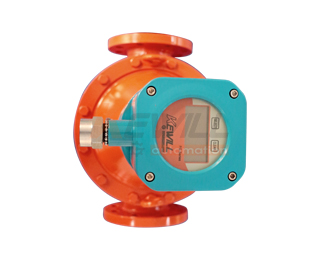

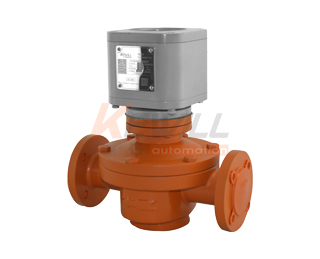

原理，結構
由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔(由于齒輪的轉動，所以不是絕對密封的)作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。

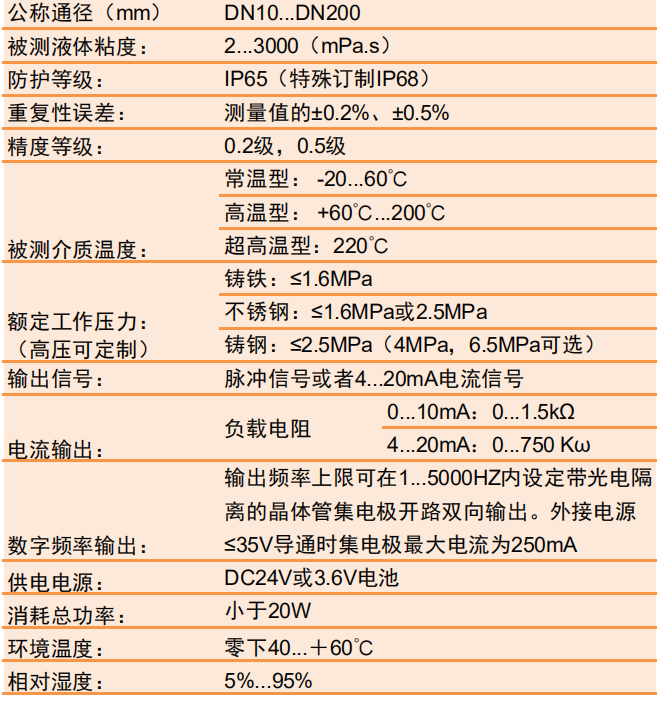

技術參數
尺寸圖
1.鑄鋼型外形尺寸
| 公稱通經 | L | H | A | B | D | D1 | N(個) | Φ | 重量（kg） | ||||||||||
| 15 | 200 | 138 | 180 | 232 | 105 | 75 | 4 | 14 | 12 | ||||||||||
| 20 | 250 | 164 | 160 | 220 | 125 | 90 | 4 | 18 | 18 | ||||||||||
| 25 | 300 | 202 | 185 | 252 | 135 | 100 | 4 | 18 | 22 | ||||||||||
| 40 | 300 | 202 | 208 | 293 | 165 | 125 | 4 | 23 | 27 | ||||||||||
| 50 | 384 | 262 | 312 | 394 | 175 | 135 | 4 | 23 | 66 | ||||||||||
| 80 | 450 | 337 | 332 | 452 | 210 | 170 | 8 | 23 | 118 | ||||||||||
| 100 | 555 | 442 | 310 | 478 | 250 | 200 | 8 | 25 | 210 | ||||||||||
| 150 | 540 | 510 | 347 | 557 | 300 | 250 | 8 | 26 | 260 | ||||||||||
| 200 | 650 | 650 | 476 | 720 | 36 | 310 | 12 | 26 | 430 |
2.不銹鋼型外形尺寸
| 公稱通經 | L | H | A | B | D | D1 | N(個) | Φ | 重量（kg） | ||||||||||
| 10 | 170 | 100 | 167 | 216 | 90 | 60 | 4 | 14 | 7 | ||||||||||
| 15 | 200 | 120 | 172 | 228 | 95 | 65 | 4 | 14 | 11 | ||||||||||
| 20 | 230 | 150 | 225 | 238 | 105 | 75 | 4 | 14 | 17 | ||||||||||
| 25 | 280 | 195 | 232 | 246 | 115 | 85 | 4 | 14 | 21 | ||||||||||
| 40 | 260 | 178 | 265 | 349 | 145 | 110 | 4 | 18 | 24 | ||||||||||
| 50 | 260 | 178 | 265 | 349 | 160 | 125 | 4 | 18 | 24 | ||||||||||
| 65 | 365 | 260 | 319 | 436 | 180 | 145 | 4 | 18 | 60 | ||||||||||
| 80 | 420 | 305 | 324 | 459 | 200 | 160 | 8 | 18 | 82 | ||||||||||
| 100 | 515 | 400 | 373 | 554 | 220 | 180 | 8 | 18 | 127 | ||||||||||
| 150 | 540 | 515 | 397 | 607 | 280 | 240 | 8 | 23 | 280 | ||||||||||
| 200 | 650 | 650 | 397 | 646 | 340 | 295 | 12 | 23 | 435 |

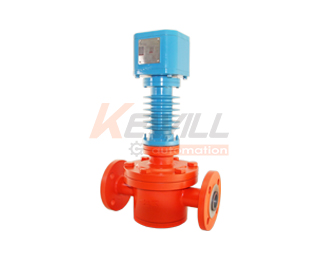

PS:鑄鐵、鑄鋼高溫型橢圓齒輪流量計外形尺寸：DN15~DN25，A、B尺寸按上述表格數據加160mm散熱延伸管：DN40~DN80，A、B尺寸按上述表格尺寸加300mm散熱延伸管，其余尺寸同上述表格相應尺寸。（介質溫度＞100°C時選項需考慮此項）
A 適用于DN15~25
B 適用于DN40~100
備注：齒輪類產品應粘度與耐壓等過程連接等因素各異，無法詳盡列表表述尺寸項目，如需具體尺寸圖請提供詳盡參數。
選型表
| FG10- | 鑄鐵通用型齒輪流量計 | ||||||||||
| FG20- | 鑄鋼通用型齒輪流量計 | ||||||||||
| FG30L- | 不銹鋼齒輪流量計.1.4301(304) | ||||||||||
| FG30K- | 不銹鋼齒輪流量計.1.4435(316L) | ||||||||||
| 適用管徑 | |||||||||||
| 10 | DN10 – DN200 (mm) 詳見選型代碼表 | ||||||||||
| 連接方式 | |||||||||||
| F | 法蘭型連接 | ||||||||||
| T | 外螺紋連接 | ||||||||||
| 被測液體粘度 | |||||||||||
| A | 0.3~0.6mpa.s | ||||||||||
| B | 0.6~2mpa.s | ||||||||||
| C | 2~200mpa.s | ||||||||||
| D | 200~1000mpa.s | ||||||||||
| E | 1000~2000mpa.s | ||||||||||
| 被測介質溫度 | |||||||||||
| 1 | 常溫型 -20～60℃ | ||||||||||
| 2 | 高溫型?60～220℃ | ||||||||||
| 精度等級 | |||||||||||
| 5 | 0.5級 | ||||||||||
| 3 | 0.25級 | ||||||||||
| 2 | 0.2級 | ||||||||||
| 耐壓值 | |||||||||||
| 1.0 | 詳見參數備選項 如1.0=1MPa | ||||||||||
| 信號類型 | |||||||||||
| P | 脈沖信號 | ||||||||||
| A | 4~20mA電流信號 | ||||||||||
| F | 無信號 | ||||||||||
| 備選項：就地顯示系統 | |||||||||||
| /DA | 機械字輪累積量顯示單元(備選項) | ||||||||||
| /DA2 | 機械字輪累積量顯示單元+清零功能 | ||||||||||
| /DB | 液晶數顯單元(備選項) | ||||||||||
| /H | 保溫夾套功能（易固化介質必須選擇此項） | ||||||||||
| /C | 縮徑擴徑功能 | ||||||||||
| FG10- | 10 | F | A | 1 | 5 | 1.0 | P | /DA | ←選型示例 | ||
| 必選項：????????? 供電方式 | 直流DC24V | /DC24V | |||||
| 鋰電池3.6V | /DC3.6V | ||||||
| 無供電指針型 | /0 | ||||||
訂貨提示
1.訂貨時請注明介質流向，介質種類，管徑及期望測量區間值。我們可在出廠時幫您完成精確校驗。
2.若是黏性介質，請注明黏度，溫度及介質種類和管內壓力等級。
