原理，結構

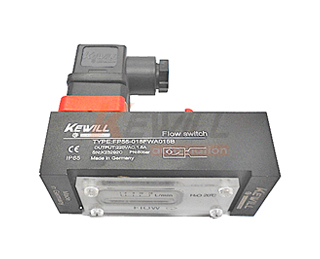

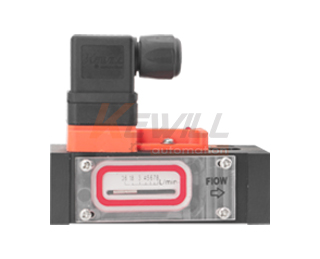

在線式安裝，機械式流量開關，用于液體或氣體介質。堅固的塑料，鋁或不銹鋼外殼可選。介質推動柱塞彈簧至設定位置即可通過磁場作用于干簧管輸出無源通斷信號，并提供瞬時流量趨勢指示。
技術參數
| 設定范圍： | 詳見參數表 | 外殼: POM工程塑料 | |
| 精確度： | ±2.5%總量程 | 柱塞: POM工程塑料 | |
| 遲滯： | 視開關點而定，最小0.5L/Min | 彈簧: 316L不銹鋼 SUS1.4310 | |
| 開關設定刻度： | 介質為水，溫度20℃，水平安裝狀態進行標定的安裝位置，介質和溫度變化會對開關值略有影響 | 密封：NBR | |
| LED燈指示： | 有源DC24V均提供LED顯示開關狀態 | FP57…FP材質： | 磁體: 鋇 |
| 流量顯示： | 可現場顯示當前瞬時流量趨勢。 | 外殼: 陽極氧化鋁 | |
| 接線方式： | 赫斯曼接頭(DIN43650) | 柱塞: POM工程塑料 | |
| 輸出： | 無源干簧開關，容量 24VDC / 230VAC | 彈簧: 316L不銹鋼 SUS1.4310 | |
| 0.5A（3A特殊定制） | 密封：NBR | ||
| 耐壓： | 15bar(POM塑料) 50bar(鋁型) | FP57…FA材質： | 磁體: 鋇 |
| 50bar(青銅合金) 100bar(不銹鋼) | 外殼: 316L不銹鋼 | ||
| 定制型200bar（可選） | 柱塞: POM工程塑料 | ||
| 平均壓力損失： | 0.25bar(在25L/min) | 彈簧: 316L不銹鋼 SUS1.4310 | |
| 介質溫度： | 最大90℃ | 密封：NBR | |
| 防護等級： | IP65 | FP57…FK2材質： | 磁體: 鋇 |
| 外殼: 青銅合金 UNI EN 12165 | |||
| 柱塞: POM工程塑料 | |||
| 彈簧: 316L不銹鋼 SUS1.4310 | |||
| 密封：NBR | |||
| FP57…FB材質： | 磁體: 鋇 |
參數表
| 型 號 | 最大流量 | 可變量程 | G | L | H | B | X | 重量 | |||||||||||||
| L/min(水) | L/min(水) | mm | mm | mm | mm | mm | kg | ||||||||||||||
| FP57-008…A(k)008… | 60 | 0.6(0.1)..8(7) | G1/4 | 93 | 61 | 30 | 12 | 0.22(0.53) | |||||||||||||
| FP57-010…A(k)008… | 0.6(0.1)..8(7) | G3/8 | 61 | 30 | 15 | 0.20(0.51) | |||||||||||||||
| FP57-015…A(k)008… | 0.6(0.1)..8(7) | G1/2 | 61 | 30 | 15 | 0.18(0.48) | |||||||||||||||
| FP57-020…A(k)008… | 0.6(0.1)..8(7) | G3/4 | 105 | 65 | 35 | 15 | 0.23(0.65) | ||||||||||||||
| FP57-025…A(k)008… | 0.6(0.1)..8(7) | G1 | 67 | 40 | 15 | 0.32(0.82) | |||||||||||||||
| FP57-008…A(k)015… | 1(0.5)…15(13) | G1/4 | 93 | 61 | 30 | 12 | 0.22(0.53) | ||||||||||||||
| FP57-010…A(k)015… | 1(0.5)…15(13) | G3/8 | 61 | 30 | 15 | 0.20(0.51) | |||||||||||||||
| FP57-015…A(k)015… | 1(0.5)…15(13) | G1/2 | 61 | 30 | 15 | 0.18(0.48) | |||||||||||||||
| FP57-020…A(k)015… | 1(0.5)…15(13) | G3/4 | 105 | 65 | 35 | 15 | 0.23(0.65) | ||||||||||||||
| FP57-025…A(k)015… | 1(0.5)…15(13) | G1 | 105 | 67 | 40 | 15 | 0.32(0.82) | ||||||||||||||
| FP57-015…A(k)028… | 2(0.8)…28(25) | G1/2 | 93 | 61 | 30 | 15 | 0.18(0.48) | ||||||||||||||
| FP57-020…A(k)028… | 80 | 2(0.8)…28(25) | G3/4 | 105 | 65 | 35 | 15 | 0.23(0.65) | |||||||||||||
| FP57-025…A(k)028… | 2(0.8)…28(25) | G1 | 67 | 40 | 15 | 0.32(0.82) | |||||||||||||||
| FP57-020…A(k)070… | 120 | 27(21)…70(66) | G3/4 | 65 | 35 | 15 | 0.23(0.65) | ||||||||||||||
| FP57-025…A(k)070… | 27(21)…70(66) | G1 | 67 | 40 | 15 | 0.32(0.82) | |||||||||||||||
| FP57-032…A(k)… | 150 | 0.6(0.1)..70(66) | G1 1/4 | 150 | 67 | 50 | 15 | 0.52(1.02) | |||||||||||||
注:1.(*)括號內參數為復位點，括號外為動作點。如果下限報警(監測流量過小)參考復位點參數。上限報警(監測流量過
大)參考動作點參數。
2.以上參數是將開關安裝于水平管路,以20℃水為介質測試得出的。

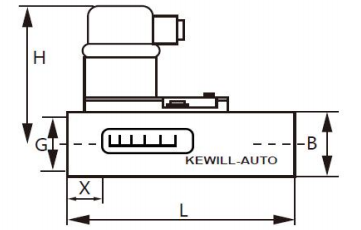

尺寸圖
選型表
