防爆柴油流量計,dn100柴油流量計
原理，結構
防爆柴油流量計是一種速度式流量計。在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內，對一定的流體介質粘度、渦輪的旋轉角速度與流體流速成正比，由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。渦輪的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
-
指標參數
性能參數 精度： 0.5% of rate 和0.25% of rate 兩種 重復性： 測量值的±0.1% 響應時間： 最大50 毫秒相對于輸入的改變 穩定性： 6個月以上的穩定性是測量值的±0.1% 環境溫度的影響： 超過工作溫度范圍是±0.25%測量值 安裝位置的影響： 需確保傳感器滿管和保證了前后足夠的直管段，則安裝無影響 啟動時間： 從零流量開始需要50毫秒 預熱時間： 從通電到達到額定測量精度需要5分鐘 傳感器參數 尺寸： DN4 to DN250 被測流體溫度范圍： -40 … 120℃，（＞120°C且≤180°C定制型可函尋銷售工程師） 傳感器本體材質： 不銹鋼1.4301(304) ,不銹鋼1.4435(316L) 葉輪及附件材質： 葉輪及附件材質： 430F不銹鋼 ,不銹鋼1.4435(316L) 耐壓等級： PN10 to PN63 線圈阻抗： 1600Ω 接線盒參數 環境溫度范圍： -20 to 140° F (-29 to 60 ℃ ) 接線盒材質： 不銹鋼1.4301(304),IEC60529 IP66 （標準）,可定制不銹鋼1.4435(316L) 轉換器密封圈： O型橡膠密封圈 電源： DC 12V to 30V ，1A快速熔斷保險； 防護等級： IP65&IP67 電氣接口： PG13.5 功率： max 0.3 W 輸出： 脈沖輸出（用于總量） 傳感器尺寸與流量范圍
尺寸(mm) 可測流量范圍（流速影響精度） 尺寸(mm) 可測流量范圍（流速影響精度） 最小m3/h 最大m3/h 最小m3/h 最大m3/h 40.040.255044060.10.665880100.21.28010100150.6610020200200.88125303002511015040400321.21220080800402202501201200FR55-F法蘭型外形尺寸
尺寸(mm) 法蘭端面尺寸 L(mm) 法蘭外徑D(mm) 高度H(mm) 大約重量（kg) PN16 PN40 PN16 PN40 PN16 PN40 10 80 90 90 144 144 3.0 3.0 15 75 95 95 146 146 3.0 3.0 20 85 105 105 151 151 4.0 4.0 25 100 115 115 156 156 4.5 4.5 32 120 140 140 169 169 6.0 6.0 40 140 150 150 180 180 7.0 7.0 50 150 165 165 192 192 9.0 9.0 65 175 185 185 210 210 11.0 11.0 80 200 200 200 224 224 13 13 100 220 220 235 244 251 16.0 19.0 125 250 250 270 271 281 23 27 150 300 285 300 300 307 31.0 37.0 200 360 340 375 353 370 43 53 250 420 395 450 406 433 64.0 80.0 FR55-T螺紋連接型外形尺寸

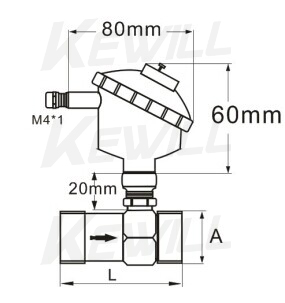

FR55-T外形尺寸 螺紋型
尺寸(mm) 端面尺寸L(mm) 本體外徑 A（mm) 螺紋規格 高度H(mm) 4 50 36 M30*1.5 109 6 50 36 M30*1.5 109 10 50 36 M30*1.5 109 15 75 40 G1 113 20 85 44 G1 117 25 100 52 G1-1/4 125 32 120 58 G1-1/2 131 40 140 69 G2 142 50 150 81 G2-1/2 154 FR55-C卡箍連接型外形尺寸
FR55-C外形尺寸 卡箍連接
尺寸(mm) 端面尺寸L(mm) 本體外徑 A（mm) 螺紋規格 高度H(mm) 15 75 51 51 124 20 80 51 51 124 25 100 51 51 124 32 120 51 51 124 40 140 64 64 137 50 150 77.5 77.5 151 65 175 91 91 164 選型表
FR55- 渦輪式流量計 通徑 DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 （DN300等特殊管徑約定交貨） 輸出信號 脈沖+4 to 20mA電流信號 脈沖+0 to 5V電壓信號 高點低點常開觸點信號（開關量全量程設定） 連接方式 螺紋密封連接 法蘭式連接 快速密封軟管接頭 衛生級卡箍連接 精度 精度0.2% （適用于DN15以上管路） 精度0.5% （適用于DN10以上管路） 精度1.0% 接液本體材質 不銹鋼1.4301(304) 不銹鋼1.4435(316L) 耐壓等級 EN 1092-1(DIN) PN10 ASME B16.5(ANSI)CLASS150 EN 1092-1(DIN) PN16 ASME B16.5(ANSI)CLASS300 EN 1092-1(DIN) PN25 ASME B16.5(ANSI)CLASS600 EN 1092-1(DIN) PN40 ASME B16.5(ANSI)CLASS900 EN 1092-1(DIN) PN63 ASME B16.5(ANSI)CLASS1500 EN 1092-1(DIN) PN100 ASME B16.5(ANSI)CLASS2500 EN 1092-1(DIN) PN250 JIS 10K EN 1092-1(DIN) PN400 JIS 20K 產品應用地特殊標準 系統供電方式 12 to 24V DC 86 to 265V AC 3.6V鋰電池（僅供脈沖信號或顯示用選擇） 本體材質 不銹鋼1.4301(304) 不銹鋼1.4435(316L) 哈氏合金C 內部葉輪與附件材質 430F不銹鋼 不銹鋼1.4435(316L) 哈氏合金C 軸承材質 不銹鋼440C滾珠軸承(非水環境) 陶瓷軸頸軸承 石墨軸頸軸承 碳化鎢軸頸軸承 (特殊備選項)VARIO 特殊參數定制款 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息
