原理，結構
機測量液體顯示器，馬達轉子的轉動與流速成一個比例關系，轉子的快慢清晰可見，由母螺紋接頭G1/4~G1? 1/2銅、不銹鋼此可以衡量流量的大小。銅合金或不銹鋼316L結構。
技術參數
| G | 型 號 | 最大流量 | 轉動最小流量L/min | L | SW | H | 重量 | |||||||||||||||||
| mm | L/min(水) | 水 | 40 mm2/s | 41-150 mm2/s | mm | mm | mm | kg | ||||||||||||||||
| 黃銅 | G1/4 | FWR-008GM | 4 | 0.4 | 2.0 | 3.0 | 72 | 36 | 9 | 0.35 | ||||||||||||||
| G3/8 | FWR-010GM | 8 | 0.6 | 2.0 | 3.0 | 72 | 36 | 9 | 0.35 | |||||||||||||||
| G1/2 | FWR-015GM | 12 | 1.0 | 3.0 | 3.5 | 86 | 46 | 13 | 0.65 | |||||||||||||||
| G3/4 | FWR-020GM | 25 | 1.0 | 3.0 | 3.5 | 94 | 46 | 16 | 0.65 | |||||||||||||||
| G1 | FWR-025GM | 40 | 1.6 | 3.0 | 3.5 | 104 | 46 | 16 | 0.65 | |||||||||||||||
| G1 1/4 | FWR-032GM | 90 | 8.0 | 4.0 | 5.0 | 120 | 65 | 19 | 1.6 | |||||||||||||||
| G1 1/2 | FWR-040GM | 100 | 8.0 | 5.0 | 5.0 | 130 | 65 | 20 | 1.7 | |||||||||||||||
| 不銹鋼 | G1/4 | FWR-008GK | 4 | 0.4 | 2.0 | 3.0 | 72 | 72 | 72 | 0.35 | ||||||||||||||
| G3/8 | FWR-010GK | 8 | 0.6 | 2.0 | 3.0 | 72 | 72 | 72 | 0.35 | |||||||||||||||
| G1/2 | FWR-015GK | 12 | 1.0 | 3.0 | 3.5 | 86 | 86 | 86 | 0.65 | |||||||||||||||
| G3/4 | FWR-020GK | 25 | 1.0 | 3.0 | 3.5 | 94 | 94 | 94 | 0.65 | |||||||||||||||
| G1 | FWR-025GK | 40 | 1.6 | 3.0 | 3.5 | 104 | 104 | 104 | 0.65 | |||||||||||||||
| G1 1/4 | FWR-032GK | 90 | 8.0 | 4.0 | 5.0 | 120 | 120 | 120 | 1.6 | |||||||||||||||
| G1 1/2 | FWR-040GK | 100 | 8.0 | 5.0 | 5.0 | 130 | 130 | 130 | 1.7 | |||||||||||||||
| FWR-…GM | FWR-…GK | |||||||
| 外殼 | 青銅 MS58 | 不銹鋼 1.4305 | ||||||
| 馬達轉子 | POM（紅） | POM（紅） | ||||||
| 視窗管 | 玻璃 | 玻璃 | ||||||
| 清潔裝置 | 聚烯材料 | 聚烯材料 | ||||||
| 密封 | NBR | NBR |

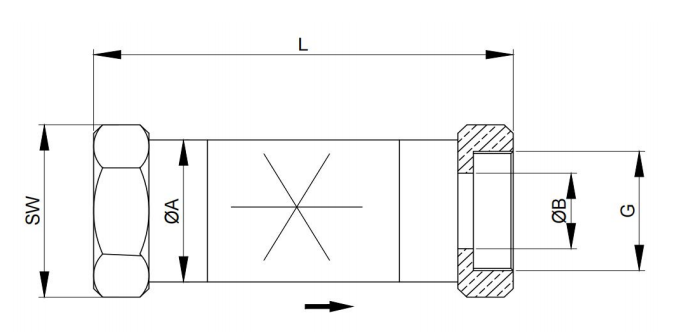

尺寸圖
選型表
| FWR- | 流量顯示器 | |||||||
| 適用管徑 | ||||||||
| 名義口徑DN8~G1/4 | ||||||||
| 名義口徑DN10~G3/8 | ||||||||
| 名義口徑DN15~G1/2 | ||||||||
| 名義口徑DN20~G3/4 | ||||||||
| 名義口徑DN25~G1 | ||||||||
| 名義口徑DN32~G1 1/4 | ||||||||
| 名義口徑DN40~G1 1/2 | ||||||||
| 連接方式 | ||||||||
| 內螺紋接口 | ||||||||
| 材質選擇 | ||||||||
| 青銅MS58 | ||||||||
| 不銹鋼1.4435（316L） | ||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | ||||||||
