原理，結構
原理，結構

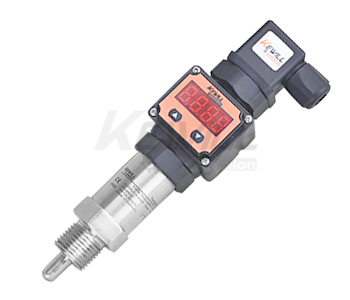

PT100鉑熱電阻原理，一體化溫度變送器具有集溫度檢測與信號處于一體，標準接插件出線，體積小巧，線性化輸出4~20mA或1~5V標準信號。
特點
●安裝簡單。
●多種量程可選。
●多種規格探頭可選。
●全不銹鋼外殼，結構緊湊堅固。抗干擾能力強。
●標準方式出線。
應用
氣液兩用型，可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，自動化工程等。
技術參數
| 測溫范圍: | -200~0°C,-100~0°C,-50～0°C, -50～50 °C; 0～50 °C; 0～80 °C; 0～100 °C; 0～120°C, 0～150°C,0～200°C,0～450°C,0～500°C或客戶任意指定量程 | |||
| 精度等級: | 0.2%FS&0.5%FS | |||
| 探頭尺寸與耐壓: | ?6型 探頭 10 bar | |||
| ?8型 探頭 40 bar | ||||
| ?10型 探頭 100 bar | ||||
| 防護等級: | IP65 | |||
| 輸出信號: | 4~20mA或1~5VDC | |||
| 供電電壓: | 20~30VDC | |||
| 環境溫度: | -30~85°C | |||
| 接 口: | G1/2 G1/4 | |||
| 衛生卡箍型等其他定制尺寸 | ||||
| 電氣部分材料: | 黑色NBR | |||
| 外殼材料: | 不銹鋼1.4301(304) | |||
| 本體觸液部分材料: | 不銹鋼1.4435(316L) | |||
| 保護管材質: | 不銹鋼1.4301(304) &不銹鋼1.4435(316L) | |||
| 電氣連接: | 赫斯曼接頭(DIN43650) | |||
尺寸圖

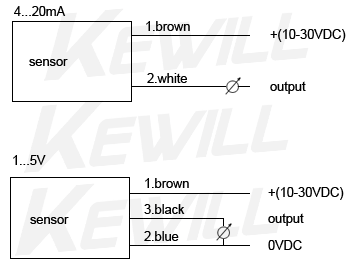

電氣接線圖

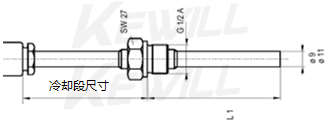

高溫冷卻部件尺寸
| 量程 | 增加尺寸 | 量程 | 增加尺寸 |
| 0～100 °C | 0mm | 0～350 °C | 100mm |
| 0～200 °C | 45mm | 0～500 °C | 300mm |
常規量程代碼表
| 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 |
| /N1 | -100~0°C, | /P1 | 0～50 °C; | /P4 | 0～120°C, | /P7 | 0～450°C, |
| /N2 | -50～0°C, | /P2 | 0～80 °C; | /P5 | 0～150°C | /P8 | 0～500°C |
| /N3 | -50～50 °C; | /P3 | 0～100 °C; | /P6 | 0～200°C, | /P9 | 任意指定量程 |
選型表
| TK52- | 一體化溫度變送器 | ||||||||||||||||
| 輸出 | |||||||||||||||||
| 4-20mA輸出 | |||||||||||||||||
| 1-5V輸出 | |||||||||||||||||
| 探頭直徑 | |||||||||||||||||
| ?6 耐壓10 bar | |||||||||||||||||
| ?8 可耐壓40 bar（*） | |||||||||||||||||
| ?10 可耐壓100 bar | |||||||||||||||||
| 連接方式 | |||||||||||||||||
| G1/2 | |||||||||||||||||
| G1/4 | |||||||||||||||||
| 衛生卡箍型 | |||||||||||||||||
| 定制型 | |||||||||||||||||
| 探頭長度 | |||||||||||||||||
| 7mm（短定制款） | 75mm | ||||||||||||||||
| 15mm（*） | 100mm | ||||||||||||||||
| 25mm（*） | 定制方式Customized | ||||||||||||||||
| 50mm | |||||||||||||||||
| 出線方式 | |||||||||||||||||
| 航空插座 | |||||||||||||||||
| 赫斯曼接頭(DIN43650) | |||||||||||||||||
| 溫度量程 | |||||||||||||||||
| 詳見“常規量程代碼表” | |||||||||||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | |||||||||||||||||
| 備注：（*）標為現貨常備款或快速交貨型 | |||||||||||||||||
