原理，結構
超聲波探頭分別安裝容器上部，由主機控制其向液面或料面發射一束超聲波，該束聲波到達被測物體表面后被反射由探頭接收，主機測得該過程的傳播時間t，根據已知聲速v即可得出物體表面至探頭的距離d(測距值)，在已知探頭至容器底部距離即安裝高度H的前提下，即可換算出容器內物位高度h，計算公式為：
h = H– d
d=V*t/2
其中: h: 物位值 d: 測距值 V：聲速 t：傳播時間
容器內的氣體溫度對聲速有一定影響，所以還應測出氣體溫度T，以修正聲速V。
技術參數
| 量程 | 電氣參數 | ||||||||||||||||||
| 液位 | 4米 | 顯示形式： | 雙行14位LCD（帶背光） | ||||||||||||||||
| 6米 | 輸出負載 | 0-500Ω | |||||||||||||||||
| 8米 | 電流輸出： | 4-20mA或RS485通訊 | |||||||||||||||||
| 12米 | 繼電器輸出： | 上限、下限報警控制(電伴熱控制） | |||||||||||||||||
| 20米 | 輸入電源： | DC24V（±10%） | |||||||||||||||||
| 30米（40米） | AC85~265V | ||||||||||||||||||
| 料位 | 3米 | 電纜裝置： | PG9/PG11/PG13.5 | ||||||||||||||||
| 4米 | 電纜直徑 | Ф6~Ф12mm | |||||||||||||||||
| 6米 | 單線線徑 | Ф0.5~Ф1.78mm | |||||||||||||||||
| 10米 | 技術參數 | ||||||||||||||||||
| 15米（20米） | 輸出分辨率： | 實際量程的0.03% | |||||||||||||||||
| 工況 | 溫度補償： | 全范圍自動 | |||||||||||||||||
| 溫度范圍: | -40oC~ +85oC（LCD：-20oC~ +70oC） | 壓力范圍： | ±0.1MP | ||||||||||||||||
| 保護等級： | IP68探頭，IP67主機 | 檢測周期： | 1秒 | ||||||||||||||||
| 安裝方式： | 螺紋、法蘭或支架（主機壁掛） | 測量誤差： | 0.002 | ||||||||||||||||
| 參數設置： | 3位有感按鍵 | 聲波束角 | 10o(3db) 4.6.8m型 | ||||||||||||||||
| 外殼材料： | ABS | 5o(3db) 12.15.20.30.40m喇叭型探頭 | |||||||||||||||||
| 數字通訊： | RS485串行通信，標準MODBUS協議 | ||||||||||||||||||
尺寸圖

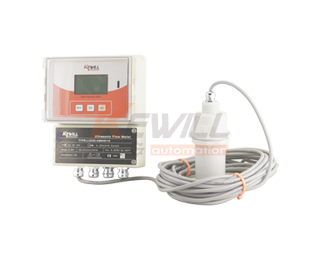

| LUD30- | 分體式超聲波液位計（物位計） | |||||||||
| 測量介質種類 | ||||||||||
| 較平靜液體、平整固體 | ||||||||||
| 塊狀、顆粒固體 | ||||||||||
| 測量量程（見量程代碼表） | ||||||||||
| 6m | ||||||||||
| 輸出 | ||||||||||
| 4～20mA輸出 | ||||||||||
| 4～20mA輸出+2路開關輸出（5A繼電器信號） | ||||||||||
| 4～20mA輸出+6路開關輸出（5A繼電器信號） | ||||||||||
| 供電電源 | ||||||||||
| DC24V | ||||||||||
| AC85~265v | ||||||||||
| (特殊備選項)VARIO | ||||||||||
| RS485通訊（選擇此項時最多提供5個繼電器開關量） | ||||||||||
| 電伴熱功能 | ||||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | ||||||||||
