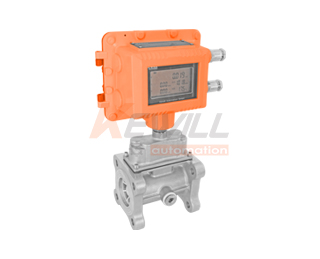

原理，結構
當氣流進入流量計時，首先經過特殊結構的整流器并加速，在流體的作 用下，渦輪克服阻力矩和磨擦力矩開始轉動。當力矩達到平衡時，轉速穩定，渦輪的轉速與 氣體流量成正比，并通過旋轉的發訊盤上的磁體周期性地改變磁場，從而使脈沖發生器輸出 頻率與流速成正比的脈沖信號。體積修正儀中的微處理器對脈沖信號進行計數和計算處理得 到氣體的標準體積流量并進行累積得到標準體積總量。
技術參數
| 使用條件 | |
| 環境溫度： | -30℃～+60℃； |
| 大氣壓力： | 70kPa～106kPa； |
| 介質溫度： | -20℃～+80℃； |
| 相對濕度： | 5%～95%。 |
| 精度等級： | |
| 1.0級 | Qmin～0.2Qmax?±1.0% 0.2Qmax～min??±2.% |
| 0.2Qmax～min??±2.% | |
| 1.5級 | Qmin～0.2Qmax?±1.5% 0.2Qmax～min??±2.5% |
| 0.2Qmax～min??±2.5% | |
| 實時數據存貯功能 | |
| 起停記錄： | 最近的?2000?次啟停時間、總量、凈流量記錄。出廠默認項。 |
| 日記錄： | 最近?2000?天的日期、零點時刻的溫度、壓力、標準體積流量和總量記錄。 |
| 電氣性能指標 | |
| 外部電源： | +24VDC±15% |
| 內部電源： | 1?組?3.6V?鋰電池 |
| 整機功耗: | 外部電源，＜1W。 |
| 內部電源，平均功耗≤1mW,連續五年 | |
| 脈沖輸出方式: | 工況脈沖信號 |
| 高電平≥20V，低電平≤1V。 | |
| 通信模式: | RS485?通信（采用光電隔離?RS485?通信模塊）?遠傳顯示介質的溫度、壓力和經溫度、壓力修正后的標準體積流量和標準體積總量 |
| 防爆功能: | ExdⅡBT4 |
| 防護等級： | IP65 |
尺寸圖
選型表
| FR90- | 氣體渦輪式流量計 | |||||||||||
| 通徑 | ||||||||||||
| DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 | ||||||||||||
| 應用量程區間（精確標定） | ||||||||||||
| A范圍壓力值下量程區間 | ||||||||||||
| B范圍壓力值下量程區間 | ||||||||||||
| C范圍壓力值下量程區間 | ||||||||||||
| 連接方式 | ||||||||||||
| 法蘭式連接 | ||||||||||||
| 精度 | ||||||||||||
| 精度1.0% | ||||||||||||
| 精度1.5% | ||||||||||||
| 精度2.0% | ||||||||||||
| 耐壓等級 | ||||||||||||
| EN 1092-1(DIN) PN10 | A150 | ASME B16.5(ANSI)CLASS150 | ||||||||||
| EN 1092-1(DIN) PN16 | A300 | ASME B16.5(ANSI)CLASS300 | ||||||||||
| EN 1092-1(DIN) PN25 | A600 | ASME B16.5(ANSI)CLASS600 | ||||||||||
| EN 1092-1(DIN) PN40 | A900 | ASME B16.5(ANSI)CLASS900 | ||||||||||
| EN 1092-1(DIN) PN63 | A1500 | ASME B16.5(ANSI)CLASS1500 | ||||||||||
| EN 1092-1(DIN) PN100 | A2500 | ASME B16.5(ANSI)CLASS2500 | ||||||||||
| EN 1092-1(DIN) PN250 | J10 | JIS 10K | ||||||||||
| EN 1092-1(DIN) PN400 | J20 | JIS 20K | ||||||||||
| 產品應用地特殊標準 | ||||||||||||
| 系統供電方式 | ||||||||||||
| 12 to 24V DC | ||||||||||||
| 86 to 265V DC | ||||||||||||
| 3.6V鋰電池（僅供脈沖信號或顯示用選擇） | ||||||||||||
| 接液本體材質 | ||||||||||||
| 不銹鋼1.4301(304) | ||||||||||||
| 不銹鋼1.4435(316L) | ||||||||||||
| 內部葉輪與附件材質 | ||||||||||||
| 430F不銹鋼 | ||||||||||||
| 不銹鋼1.4435(316L) | ||||||||||||
| 哈氏合金C | ||||||||||||
| 軸承材質 | ||||||||||||
| 不銹鋼440C滾珠軸承(非水環境) | ||||||||||||
| 陶瓷軸頸軸承 | ||||||||||||
| 信號類型 | ||||||||||||
| 脈沖+4 to 20mA電流信號 | ||||||||||||
| 脈沖+RS485通訊 | ||||||||||||
| (特殊備選項)VARIO | ||||||||||||
| 特殊參數定制款 | ||||||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | ||||||||||||
