原理，結構
PE60型壓力/差壓變松控制器提供5路繼電器輸出和1路模擬量輸出，應用于設備的自動壓力檢測、動作控制、水位報警等，實現了遠距離壓力的測量和控制。在需要高頻切換或切換精度高。
技術參數
| 輸出數據 | |
| 精 度： | ≤±0.25%FS；≤±0.5%FS |
| 重 復 性： | ≤±0.2%FS |
| 顯 示： | 滿4位，0.56寸14段數碼管顯示 |
| 溫度漂移： | ≤±0.03%FS/℃（零點/滿度） |
| 模擬量輸出 | |
| 電 流 型： | 4mA～20mA DC，負載電阻≤560Ω |
| 電 壓 型： | 0V～10V DC，負載電阻≥10kΩ |
| 開關量輸出 | |
| 型 式： | 5路繼電器，常開常閉觸點 |
| 開關電壓： | ≤277V AC；≤30V DC |
| 開關電流： | ≤3A |
| 響應時間： | ＜1ms |
| 開關點設置： | 1.5%FS～99%FS |
| 回差值設置： | 1%FS～10%FS |
| 壽命： | ≥1000萬次/最小負載；≥10萬次/最大負載 |
| 開關延時： | 0s～99s |
| 環境條件 | |
| 工作溫度： | -25℃～65℃ / -13℉～149℉ |
| 相對濕度： | 0%～85% |
| 存儲溫度： | -40℃～70℃ / -40℉～158℉ |
| 介質溫度： | -20℃～80℃ / -50℉～176℉ |
| 電磁兼容： | LVD 2006/95/EC&EMC 2004/108/EC |
| 振 動： | ≤5g/10Hz…500Hz（IEC 60068-2- 6-2007） |
| 沖 擊： | ≤10g/11ms（IEC 60068-2-27-2008） |
| 輸入數據 | |
| 供 電： | （220±44）V AC/ 22V～32V DC |
| 量 程： | 0kPa～10kPa… 60MPa |
| 過 壓： | 1.5倍滿量程壓力 |
| 靜 壓： | 20MPa |

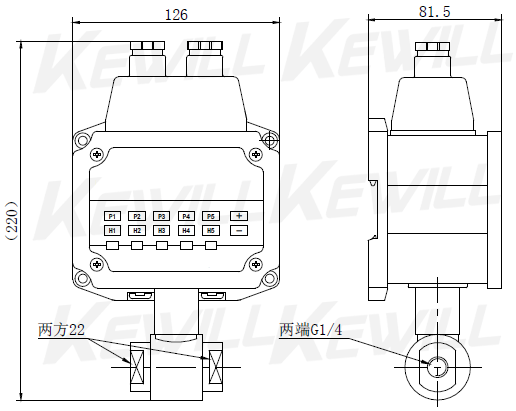

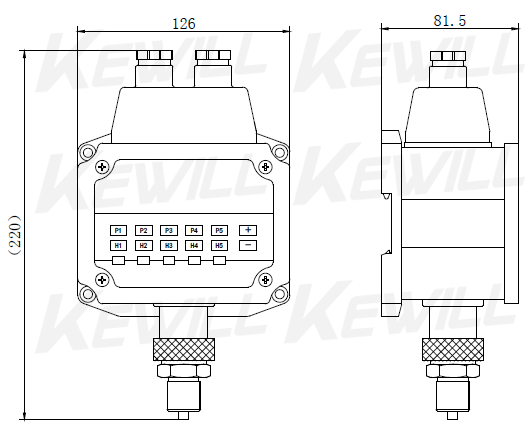

尺寸圖
選型表
| PE60A- | 智能壓力控制器 | |||||||
| PE60B- | 智能壓力控制器 | |||||||
| 量程 | ||||||||
| 表壓(量程見量程代碼表） | ||||||||
| 絕壓(量程見量程代碼表） | ||||||||
| 差壓(量程見量程代碼表） | ||||||||
| 供電方式 | ||||||||
| 22V～32V DC | ||||||||
| 220V AC | ||||||||
| 輸出形式 | ||||||||
| 五路繼電器輸出+模擬量輸出（4mA～20mA DC） | ||||||||
| 五路繼電器輸出+模擬量輸出（4mA～20mA DC / 0V～10V DC復用） | ||||||||
| 過程連接 | ||||||||
| G1/2外螺紋 | ||||||||
| M20×1.5外螺紋 | ||||||||
| G1/4內螺紋壓力接口(KAP60B) | ||||||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | ||||||||
