KEWILL全球
RR30導波雷達物位計

    類型:

    特點:

    應用:

原理,結構

導波雷達是基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉 換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導,當脈沖遇到物料表面時反射回來被儀表 內的接收器接收,并將距離信號轉化為物位信號。

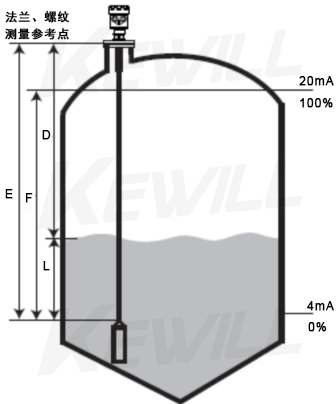

RR30導波雷達物位計原理圖
輸入

反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分,微處理器對此信號進行處理,識別 出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,距離物料表面的距離D與 脈沖的時間行程T成正比:D=C×T/2 其中C為光速因空罐的距離E已知,則物位L為: L=E-D

輸出

通過輸入空罐高度E(=零點),滿罐高度F(=滿量程)及一些應用參數來設定,應用參數將自動 使儀表適應測量環境。對應于4…20mA輸出。

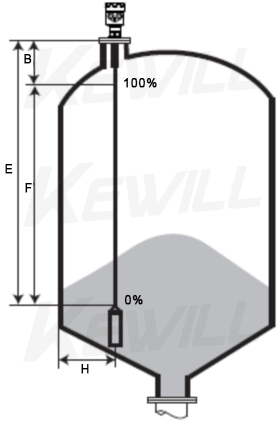

測量范圍

F—-測量范圍 E—-空罐距離 B—-頂部盲區

H—-探頭到罐壁的最小距離 頂部盲區是指物料最高料面與測量參考點之間的最小距離。 底部盲區是指纜繩最底部附近無法精確測量的一段距離。 頂部盲區和底部盲區之間是有效測量距離。

注意:

只有物料處于頂部盲區和底部盲區之間時,才能保證罐內物位的可靠測量。

RR30導波雷達物位計

技術參數

工作頻率: 100MHZ-1.8GHZ 通訊接口 : RS485(MODBUS)通訊協議
測量范圍: 纜式:0-30m HART 通訊協議
桿式:0-6m 過程連接 : G1、G1 1/2
雙桿式 :0-6m NPT1、NPT1 1/2
極低介電式 :0-6m 法蘭DN50、DN80
重復性: ±2mm 法蘭DN100、DN150
分辨率: 1mm 采樣 過程壓力 : -1-20bar
回波采樣55 次/s -1-400bar
響應速度: >0.2S(根據具體使用情況而定) 電 源 : 電源:24VDC(±10%),紋波電壓:1Vpp
輸出電流信號: 4…20mA 耗電量 max 22.5mA
精度: ±3mm 環境條件 : 溫度-40℃…+70℃ /-40℃…+2 5 0℃ /
外殼防護等級: IP67 -40℃…+4 0 0℃
電纜入口: 2個M20*1.5(電纜直徑5–9mm) 防爆等級 : Ex d II C T6
2個1/2 NPT(電纜直徑5–9mm) 兩線制接線 儀表供電和信號輸出共用一根兩芯屏蔽電纜線

尺寸圖

RR30導波雷達物位計
RR30導波雷達物位計
RR30導波雷達物位計
RR30導波雷達物位計

選型表

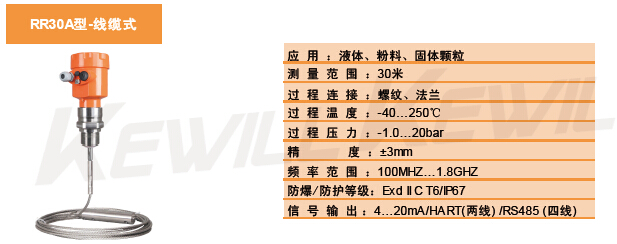

RR30A– 螺紋纜式導波雷達物位計(液位計)

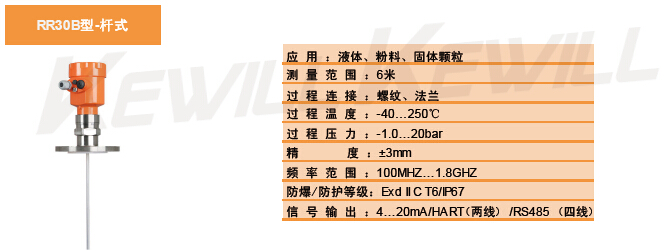

RR30B- 螺紋桿式導波雷達物位計

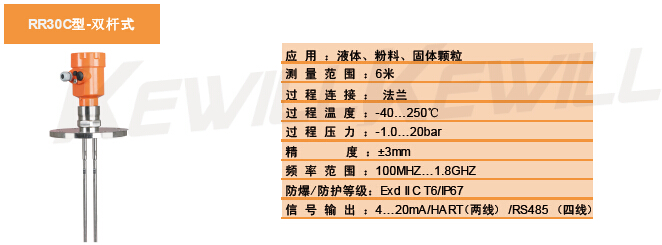

RR30C- 雙桿法蘭式導波雷達物位計

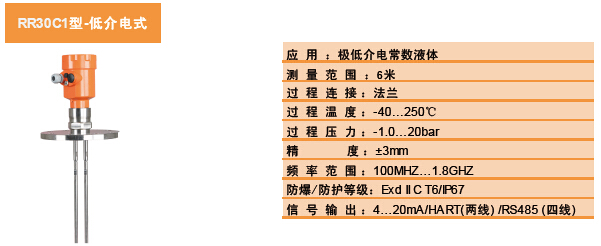

RR30C1- 極低介電常數導波雷達物位計
應用量程
纜式量程 0-30000mm
桿式量程 0-6000mm
信號輸出
2線制/DC24V、電流信號輸出4…20mA
2線制/DC24V、電流信號輸出(4…20mA)HART協議
4線制/DC24V、電流信號輸出(4…20mA)MODBUS-RS485
連接螺紋(螺紋&法蘭二選一即可)
G1 A 螺紋 G11/ 2A 螺紋
1 NPT 螺紋 11/ 2NPT 螺紋
連接法蘭(螺紋&法蘭二選一即可)
法蘭DN50 法蘭DN100
法蘭DN80 法蘭DN150
過程溫度
普通密封-40…100℃
高溫密封-40…250℃帶散熱器
高溫密封-40…400℃帶散熱器
電氣線制
2線制/DC24V
4線制/DC24V
(特殊備選項)VARIO
無特殊配件
本安防爆型(EXia II C T6)
過程連接法蘭定制尺寸
選配現場顯示 編程器
上述選型表不含選型代碼,如需選型代碼請聯系我們或填寫閣下的信息
