原理，結構

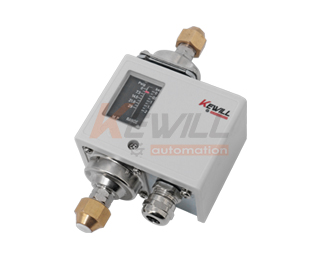

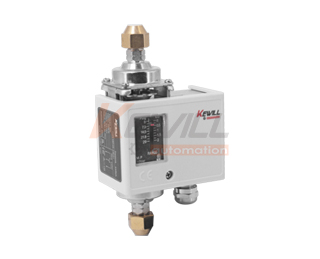

KBP20系列壓差開關內置波紋管和機械機構，當系統壓力上升或下降時，相應的調節彈簧和波紋鋼產生伸張或收縮位移，通過杠桿推動開關動作，切斷或接通控制回路。
技術參數
| 型號 | 調節范圍 | 可調遲滯 | 設定誤差 | 耐壓 | ||||||||
| (bar) | (bar) | (bar) | (bar) | |||||||||
| KBP20-02M12 | 0.3…2 | 0.3…0.6 | ±0.2 | 5 | ||||||||
| KBP20-04M12 | 0.1…1.5 | 0.3 | ±0.2 | 5 | ||||||||
| KBP20-06M12 | 0.5…3.5 | 0.5…1 | ±0.3 | 15 | ||||||||
| KBP20-10M12 | 1…6 | 0.5…1 | ±0.3 | 33 | ||||||||
| 測量范圍: | 詳見下表 | ||||||||||
| 遲滯： | 詳見下表 | ||||||||||
| 誤差: | 詳見下表 | ||||||||||
| 輸出: | 常開 ＋常閉 接點鍍銀 | ||||||||||
| ≤ DC 24V , 3A | |||||||||||
| ≤ AC 125V , 8.5A | |||||||||||
| ≤ AC 250V , 4.5A | |||||||||||
| 介質溫度: | -45…120℃ | ||||||||||
| 防護等級： | IP54 | ||||||||||
| 接線方式: | 端子接線 | ||||||||||
| 接口螺紋： | M12×1.25&ZG1/8 | ||||||||||
| 材料: | 觸液部分： 黃銅鍍鎳 | ||||||||||
| 外殼： NBR | |||||||||||
尺寸圖
選型表
| KBP20- | 波紋管式壓差開關 | ||||||||||||||||
| 可調范圍 | |||||||||||||||||
| 0.3~2bar | |||||||||||||||||
| 0.1~1.5bar | |||||||||||||||||
| 0.5~3.5bar | |||||||||||||||||
| 1~6bar | |||||||||||||||||
| 接口螺紋 | |||||||||||||||||
| 外螺紋 M12×1.25 | |||||||||||||||||
| 外螺紋ZG1/8 | |||||||||||||||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | |||||||||||||||||
