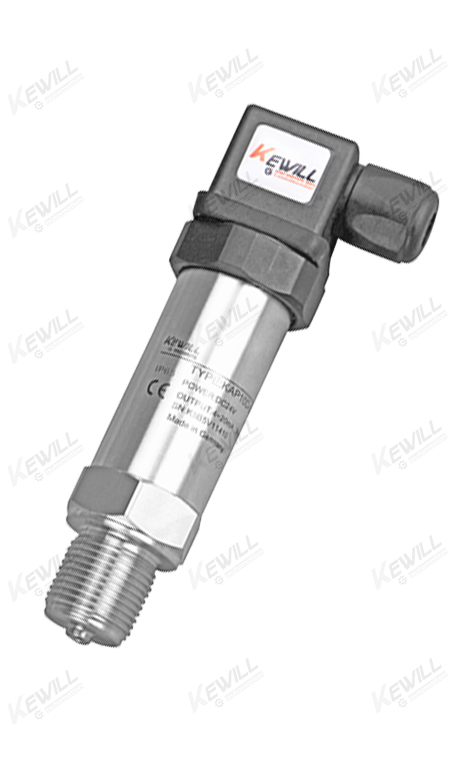

靜壓液位變送器,OEM客戶最佳選擇。
特點
寬廣使用溫區，結構緊湊，適用較惡劣環境，高可靠性。量程廣(0～600bar)，可用于測量表壓、絕壓。
技術參數
| 測量范圍 ： | 0~0.5m to 50m |
| 線性度： | ±0.2% |
| 穩定性： | 優于每年0.01%量程 |
| 響應時間： | <1ms(10…90%FS） |
| 負載： | ≥10KΩ(0..10V）,≥5KΩ |
| ≤(UB-10)V/ 0.02A (4～20mA) | |
| 電氣保護： | 過載/反相保護 |
| 電氣連接： | 赫斯曼接頭(DIN43650) |
| 精度 ： | 0.002 |
| 重復性： | ≤±0.1FS |
| 溫度影響： | ＜±0.02%FS/K |
| 供電： | 10～30V DC |
| 能量消耗： | 信號電流(2-wire)，8mA（3-wire） |
| 環境溫度： | -30…85℃ |
| 供電電源: | 15~30VDC |
| 儲存溫度： | -30~100℃ |
| 防護等級： | IP65 |
| 外殼材質： | 不銹鋼1.43.1(304) |
| 接液材質： | 不銹鋼1.4435(316L) |
| 密封： | 氟素橡膠O型密封圈 |
| 重量： | 0.10kg |
標準量程代碼表(單位bar)
| (單位m，米) | |
| 范圍值 | 選型代碼 |
| 0…0.5m | M0.5 |
| 0…1m | M1 |
| 0…2m | M2 |
| 0…3m | M3 |
| 0…4m | M4 |
| 0…5m | M5 |
| 0…~m | M~ |
| 0…10m | M10 |
| 0…~m | M~ |
| 0…50m | M50 |
| (單位cm，厘米) | |
| 范圍值 | 選型代碼 |
| 0…50cm | CM50 |
| 0…100cm | CM100 |
| 0…200cm | CM200 |
| 0…300cm | CM300 |
| 0…400cm | CM400 |
| 0…500cm | CM500 |
| 0…~cm | CM~ |
| 0…1000cm | CM1000 |
| 0…~cm | CM~ |
| 0…~5000cm | CM5000 |
| (單位mm，厘米) | |
| 范圍值 | 選型代碼 |
| 0…500mm | MM0.5 |
| 0…1000mm | MM1000 |
| 0…2000mm | MM2000 |
| 0…3000mm | MM3000 |
| 0…4000mm | MM4000 |
| 0…5000mm | MM5000 |
| 0…~mm | MM~ |
| 0…10000mm | MM10000 |
| 0…~mm | MM~ |
| 0…50000mm | MM50000 |
注：若所需液位范圍不在標準列表中， 可按客戶要求設定測量范圍值并進行現場顯示或遠傳輸出。 例如所需液位高度范圍：5.5米，可將液位范圍代碼寫為M5.5;250厘米，選型代碼為CM250;800毫米，選型代碼為MM800。
尺寸圖

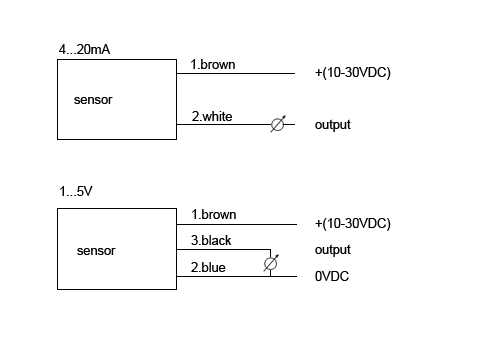

接線圖
選型表
| LV61- | 靜壓液位變送器（外置） | |||||
| 量程 | ||||||
| 單位：米m | ||||||
| 單位：厘米cm | ||||||
| 單位：毫米mm | ||||||
| 介質種類 | ||||||
| 水介質（標稱密度1.0X10?㎏/m?） | ||||||
| 油品或混合介質（密度需要訂貨時備注） | ||||||
| 過程連接接口螺紋（外螺紋） | ||||||
| M12*1.25 | ||||||
| NPT1/4 | ||||||
| NPT1/2 | ||||||
| G1/4 （*） | ||||||
| G1/2 （*） | ||||||
| M20*1.5 （*） | ||||||
| 輸出信號類型 | ||||||
| 4~20mA輸出 （*） | ||||||
| 0…10mA輸出 | ||||||
| 0~5VDC輸出 | ||||||
| 0~10VDC輸出 | ||||||
| 電氣連接 | ||||||
| 赫斯曼接頭（DIN43650) | ||||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | ||||||
