原理，結構

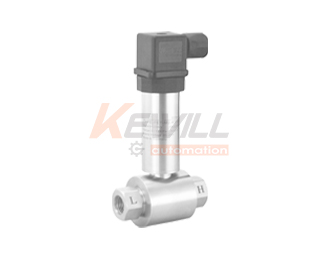

小巧型差壓變送器采用硅壓阻式芯體作為信號測量元件，被測差壓作用到變送器兩端，利用半導體硅材料的壓阻效應，實現差壓與電信號的轉換。
技術參數
| 量程范圍： | 0~10KPa…..35KPa．．．~2MPa |
| 允許過壓： | ≤額定量程的 1.5 倍或 7MPa（取最小值） |
| 精確度： | ±0.25%（典型） ±0.5%（最大） |
| 長期穩定性： | ±0.5%F.S/年（≤200KPa） |
| ±0.2%F.S/年（≤2000KPa） | |
| 零點溫度漂移： | ±0.03%F.S/℃（≤100KPa） |
| ±0.02%F.S/℃（＞100KPa） | |
| 滿度溫度漂移： | ±0.03%F.S/℃（≤100KPa） |
| ±0.02%F.S/℃（＞100KPa） | |
| 工作溫度： | -20℃~80℃ |
| 貯存溫度： | -40℃~120℃ |
| 供電電源： | 15～30VDC（本安型經安全柵供電） |
| 輸出信號： | 4～20mA 0/1～5/10VDC |
| 壓力接口： | G1/4 內螺紋 ￠6 軟管連接或用戶自選 |
| 外殼材質： | 不銹鋼1.4301(304) &不銹鋼1.4435(316L) |
| 膜片材質： | 不銹鋼1.4435(316L) |
| O 型密封圈： | 氟橡膠 |
| 電纜： | 聚乙烯 |
| 絕緣電阻： | 100MΩ 100VDC |
| 外殼防護等級： | IP65 |
尺寸圖
選型表
| PE-TM1- | 小巧型差壓變送器(軟管型） | |||||
| PE-TM2- | 小巧型差壓變送器（通用型） | |||||
| 材質 | ||||||
| 不銹鋼1.4301（304） | ||||||
| 不銹鋼1.4435（316L) | ||||||
| 測量范圍 | ||||||
| 實際測量量程（0~10KPa…..35? ?KPa．．．~2MPa） | ||||||
| 供電電源 | ||||||
| 24VDC | ||||||
| 其它供電方式 | ||||||
| 信號輸出 | ||||||
| 4～20mADC | ||||||
| 1～5VDC | ||||||
| 0～5VDC | ||||||
| 0～10VDC | ||||||
| 連接方式 | ||||||
| ￠7 軟管接頭(PET-M1可選) | ||||||
| G1/4 內螺紋 | ||||||
| M20×1.5 外螺紋 | ||||||
| 其他特殊螺紋 | ||||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | ||||||
