智能型LV80靜壓液位變送器用于測量介質的壓力并最終轉換為液位高度的變化。采用全密封的б電容敏感元件，使液位測量有很高測量精度的同時保證了優良的穩定性能和可靠性，400系列產品標準配置HART通訊協議，可與控制系統或手操器相互通訊，通過它們進行設定，監控，測試和組態。HART協議使用工業標準的BELL202頻率相移鍵控(FSK)技術，以1200HZ或2200HZ的數字信號疊加在4…20mA的信號上實現通訊，通訊頻率信號對4…20mA不產生任何干擾。
技術參數
| 量程： | 見選型表 |
| 輸出： | 二線制4-20mA直流信號上疊加HART數字信號 |
| 精度： | 0.2級，0.5級可選 |
| 穩定性： | ≤±0.45%/55℃ |
| 安裝位置影響： | 當傳感器膜片不是垂直時，可能產生不大于 |
| 0.24Kpa的零位系統誤差，此誤差可通過調零校正 | |
| 震動影響： | ±0.1%最大值量程限值 |
| 電源影響： | 小于輸出量程0.0055/V |
| 供電電源： | 12…30VDC |
| 過載壓力： | 1.5倍量程 |
| 負載： | 電路板的最大負載電阻R：R=(V-10.5)/0.-236,式中 |
| R為最大負載電阻Ω；V供電電壓（見左圖） | |
| 啟動時間： | 5Sec |
| 刷新時間： | 0.25Sec |
| 量程和零位調整： | 通過安檢調整或采用HART通訊器調整 |
| 正負遷移： | 最大正遷移量為測量范圍上限值（URL）與測量 |
| 量程之差最大負遷移量為URL | |
| 出錯警報： | 自診斷程序檢測出故障，模擬輸出高于20.8mA或 |
| 低于3.8mA報警，高/低標志通過HART通訊器調整 | |
| 工作溫度： | 電子線路：-30…85℃,敏感元件（充硅油）: |
| -40…104℃;(充惰性油）：-0…70℃ | |
| 介質溫度： | -40…104℃(極限） |
| 存儲溫度： | -40…125℃ |
| 相對濕度： | 5%-98% |
| 防護等級： | IP65 |
| 結構材料： | 電氣外殼為鋁合金，其余零件材料詳見選型表 |
| 導壓連接： | 壓力容室上連接孔為1/4-18NPT,引壓接頭上的連接 |
| 孔為1/2-14NPT | |
| 電氣連接： | M20×1.5螺孔，用以連接電纜管 |
| 重量： | 約3.9kg（不包括附件） |

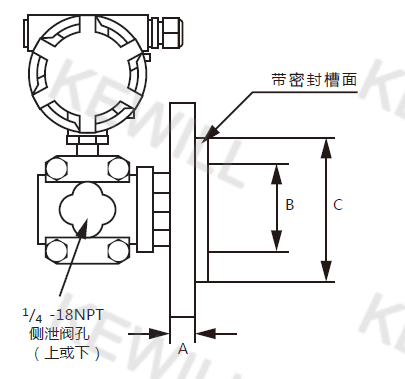

尺寸圖
選型表
| LV80- | 智能型法蘭式液位變送器 | ||||||||||||||||
| 量程范圍 | |||||||||||||||||
| 0…40Kpa | |||||||||||||||||
| 0…250Kpa | |||||||||||||||||
| 0…1000Kpa | |||||||||||||||||
| 輸出 | |||||||||||||||||
| 4…20mA/帶HART協議 | |||||||||||||||||
| 精度 | |||||||||||||||||
| 0.2級 | |||||||||||||||||
| 0.5級 | |||||||||||||||||
| 規格 | |||||||||||||||||
| DN50 | |||||||||||||||||
| DN80 | |||||||||||||||||
| DN100 | |||||||||||||||||
| 傳感器插入深度 | |||||||||||||||||
| 0mm | |||||||||||||||||
| 50mm | |||||||||||||||||
| 100mm | |||||||||||||||||
| 150mm | |||||||||||||||||
| 接液膜片材料 | |||||||||||||||||
| 316L | |||||||||||||||||
| 哈氏合金C-277 | |||||||||||||||||
| 蒙乃爾 | |||||||||||||||||
| 鉭 | |||||||||||||||||
| 法蘭材質 | |||||||||||||||||
| 不銹鋼 | |||||||||||||||||
| 不銹鋼 | |||||||||||||||||
| 防護類型 | |||||||||||||||||
| 標準型 | |||||||||||||||||
| 隔爆型 | |||||||||||||||||
| 本安型 | |||||||||||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | |||||||||||||||||
