LV71法蘭式靜壓液位變送器

    類型: 靜壓液位變送器

    特點: ●法蘭式安裝,過載能力強 ●穩定性好,每年由于0.1%的滿量程 ●壽命長,可用于對液位連續監控 ●抗干擾能力強,極高的精度及重復性 可達0.2、0.5級 ●4-20mA/1-5模擬量輸出可選 ●可在現場調節零點、滿量程。陶瓷測量界面抗腐蝕性好

    應用: 適用于中大型罐體的液位監控 適用于粘稠和漿狀介質、強腐蝕液體、富含顆粒類介質,不易堵塞 主要應用于廢水/凈水處理、造船、發電機設備、石油化學、食品、電子、染整、化學、橡膠及塑料、油壓機械、化學制藥等行業。

原理,結構

LV71系列基于陶瓷電容技術,當液位增加時,加在陶瓷電容上的壓力增大,使得電容值增大,電容值正比于液位高低。

技術參數

測量范圍: 0…0.1bar至0…20bar
精度等級: 0.2%或0.5%
線性度: ±0.2%或±0.5%
遲滯: ≤±0.01%滿量程
穩定性: 優于每年0.1%
溫度影響: Tk<±0.02%FS/K
量程遷移: 可按標準量程的10:1遷移
工作電壓: 12…36V DC
負載電阻: ≤1000Ω
工作溫度: -30…85℃
介質溫度: -30…80℃
存儲溫度: -30…85℃
法蘭規格: DN50 PN4.0MPa
DN80 PN4.0MPa
防護等級 IP65
變送器外殼材料: 模壓鑄鋁
法蘭材料: 不銹鋼316L/聚四氟乙烯(PTFE)可選
針腳 電纜顏色 功能/4-20mA輸出 功能/1-5V輸出
針腳 電纜顏色 24+Vdc供電(±20%) 24+Vdc供電(±20%)
針腳 電纜顏色 4-20mA輸出正極 直流地線
針腳 電纜顏色 / 1-5V輸出正極

尺寸圖

尺寸圖

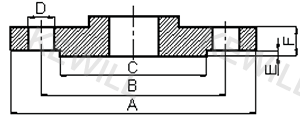

法蘭尺寸圖
法蘭尺寸圖

公稱直徑 A B C D E F 螺栓尺寸 螺栓孔數量
DN Th n
40 150 110 84 18 3 20 M16 4
50 160 125 99 18 3 20 M16 4

以上尺寸單位均為mm



選型表

LV71- 法蘭式靜壓液位計
量程*
0…10米
顯示表頭
無顯示表頭
LCD顯示表頭
精度等級
0.2級
0.5級
模擬信號輸出
4…20mA
1…5V
連接方式
法蘭連接:DN50
法蘭連接:DN80
螺紋連接:M42×1.5
上述選型表不含選型代碼,如需選型代碼請聯系我們或填寫閣下的信息
