原理，結構
產品為開關量輸出型。 液位上升或下降時，帶動不銹鋼磁性浮球(浮塊)上下移動，至報警位置及時報警輸出。
技術參數
| 耐壓： | 5、10、15 bar | |||||||||
| 介質溫度： | -40～80℃（-40~200℃） | |||||||||
| 介質密度： | ≥0.75g/cm3 | |||||||||
| 介質密度： | 0.75kg/cm3 | |||||||||
| 輸出： | 觸點類型: 干簧管開關 | |||||||||
| 觸點容量: 230VAC, 0.5A | ||||||||||
| 輸出: 常開/常閉 可選 | ||||||||||
| 防護等級： | IP67 | |||||||||
| 接線方式： | 直接復線 | |||||||||
| 材料： | 不銹鋼（PP塑料） | |||||||||
| 電氣壽命: | 100000000次 | |||||||||

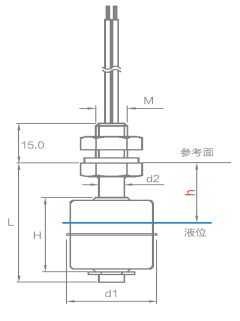

尺寸圖
選型表
|
型號
|
信號類型
|
外形尺寸（材料：PP）
|
||||||
|
L
|
浮球代碼
|
d1
|
H
|
d2
|
M
|
h
|
||
| LV-Mini60-24NO | 常開型 | 24.5 | FP12 | Φ18.0 | 8.2 | Φ7.0 | M8.0×1.25 | 2.7 |
| LV-Mini60-24NC | 常閉型 | 24.5 | FP12 | Φ18.0 | 8.2 | Φ7.0 | M8.0×1.25 | 2.7 |
| LV-Mini60-31NO | 常開型 | 31.0 | FP02 | Φ19.0 | 16.5 | Φ7.0 | M8.0×1.25 | 1.5 |
| LV-Mini60-31NC | 常閉型 | 31.0 | FP02 | Φ19.0 | 16.5 | Φ7.0 | M8.0×1.25 | 1.5 |
| LV-Mini60-32NO | 常開型 | 31.0 | FP04 | Φ24.0 | 17.0 | Φ7.0 | M8.0×1.25 | 4.5 |
| LV-Mini60-32NC | 常閉型 | 31.0 | FP04 | Φ24.0 | 17.0 | Φ7.0 | M8.0×1.25 | 4.5 |
| LV-Mini60-42NO（*） | 常開型 | 42.0 | FP04 | Φ24.0 | 17.0 | Φ7.0 | M8.0×1.25 | 5.5 |
| LV-Mini60-42NC （*） | 常閉型 | 42.0 | FP04 | Φ24.0 | 17.0 | Φ7.0 | M8.0×1.25 | 5.5 |
| LV-Mini60-52NO | 常開型 | 52.0 | FP05 | Φ24.0 | 22.0 | Φ8.5 | M10.0×1.5 | 7.0 |
| LV-Mini60-52NC | 常閉型 | 52.0 | FP05 | Φ24.0 | 22.0 | Φ8.5 | M10.0×1.5 | 7.0 |
| LV-Mini60-88NO | 常開型 | 88.0 | FP05 | Φ24.0 | 22.0 | Φ8.5 | M10.0×1.5 | 7.0 |
| LV-Mini60-88NC | 常閉型 | 88.0 | FP05 | Φ24.0 | 22.0 | Φ8.5 | M10.0×1.5 | 7.0 |
備注：(*)為現貨或常備款。
| 浮球代碼(PP)材質 | 浮球尺寸 | 重量 | 比重 | 耐壓 | 使用溫度 | 適用介質 |
| 外徑*高度*內徑 | g | （g/cm3) | kg/cm2 | ℃ | ||
| FP04 | Φ24*17*Φ7.5 | 4.2 | 0.65 | 5 | -40~+80 | 水 |
| FP02 | Φ19*16.5*Φ8 | 3 | 0.8 | 5 | -40~+80 | 水 |
| FP12 | Φ18*8.2*Φ7.5 | 1.15 | 0.68 | 5 | -40~+80 | 水 |
| FP05 | Φ24*22*Φ9 | 5 | 0.6 | 5 | -40~+80 | 水 |
不銹鋼款
| 型號 | 信號類型 | 外形尺寸（材料：不銹鋼） | ||||||
| L | 浮球代碼 | d1 | H | d2 | M | h | ||
| LV-Mini61-46NO （*） | 常開型 | 46.0 | FS02 | Φ28.6 | 28.0 | Φ8.0 | M10×1.0 | 26.0 |
| LV-Mini61-46NC （*） | 常閉型 | 46.0 | FS02 | Φ28.6 | 28.0 | Φ8.0 | M10×1.0 | 26.0 |
| LV-Mini61-187NO | 常開型 | 187.0 | FS01 | Φ25.4 | 24.5 | Φ8.0 | M10×1.0 | 170.0 |
| LV-Mini61-187NC | 常閉型 | 187.0 | FS01 | Φ25.4 | 24.5 | Φ8.0 | M10×1.0 | 170.0 |
| LV-Mini61-349NO | 常開型 | 349.0 | FS02 | Φ28.6 | 24.5 | Φ8.0 | M16×2.0 | 320.0 |
| LV-Mini61-349NC | 常閉型 | 349.0 | FS02 | Φ28.6 | 28.0 | Φ8.0 | M16×2.0 | 320.0 |
| 浮球代碼 (不銹鋼材質） | 浮球尺寸 | 重量 | 比重 | 耐壓 | 使用溫度 | 適用介質 | 材質 |
| 外徑*高度*內徑 | g | （g/cm3) | kg/cm2 | ℃ | |||
| FS02 | Φ28.6*28*Φ9.5 | 8.4 | 0.7 | 15 | -40~+200 | 水、油、弱酸堿 | 316L |
| FS01 | Φ25.4*24.5*Φ9.5 | 6.2 | 0.82 | 10 | -40~+200 | 水、油、弱酸堿 | 304 |
備注：以上開關為低功率干簧管開關信號觸點容量:230VAC, 0.5A;如需高于此標準的高功率或大電流需訂貨前咨詢備注訂單。
