原理，結構
產品為開關量輸出型。 液位上升或下降時，帶動磁性浮球(浮塊)上下移動，至報警位置及時報警輸出。
技術參數
| 耐壓: | 15 bar | |||
| 介質溫度： | -40～200℃ | |||
| 介質密度： | ＞0.7g/cm3 | |||
| 輸出： | 觸點類型: 干簧管開關 | |||
| 觸點容量: 250VAC, 0.5A | ||||
| 輸出: 常開/常閉 可選 | ||||
| 防護等級: | IP67 | |||
| 接線方式: | 直接復線 | |||
| 材料: | 不銹鋼1.4301(304) (常規選項) | |||
| 不銹鋼1.4435(316L) | ||||
| 電氣壽命: | 100000000次 | |||
尺寸圖
選型表
| 型號 | 信號類型 | |||||||
| L | 浮球代碼 | d1 | H | d2 | M | h | ||
| LV-Mini-70NO | 常開型 | 41.5 | FS02 | Φ26.0 | 10.0 | Φ9.5 | M12×1.0 | 23.0 |
| LV-Mini-70NC | 常閉型 | 41.5 | FS02 | Φ26.0 | 10.0 | Φ9.5 | M12×1.0 | 23.0 |

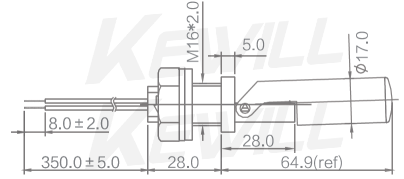

LV-Mini-71 側裝浮子液位開關
| 型號 | 負載 | 水平（側裝）內裝式，塑膠外殼，外螺紋M16*2.0， 導線長度350mm.旋轉180度即是常開與常閉切換 |
| LV-Mini-71D | DC 24V,1A | |
| LV-Mini-71W | AC 220V,2.25A |

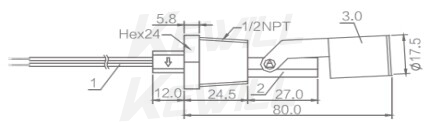

LV-Mini-72 側裝浮子液位開關
| 型號 | 負載 | 水平（側裝）外裝式，塑膠外殼，外螺紋NPT1/2， 導線長度350mm.旋轉180度即是常開與常閉切換 |
| LV-Mini-72 | DC 24V&AC 220V通用型,1A |
LV-Mini-75(107) 側裝浮球液位開關
原理&特點
產品為開關量輸出型。 液位上升或下降時，帶動磁性浮球(浮塊)上下移動，至報警位置及時報警輸出。
